Allgemeine Angaben

Bezeichnung Nachschubpanzer   SPz 42-1

Entwicklung                                   Hotchkiss / Klöckner Humboldt Deutz

Herstellung                                    Hotchkiss-Brandt,

Nachbau:                                         Klöckner Humboldt Deutz

Prototypen                                      ab 1953

Stückzahl                                        201



Technische Angaben



Abmessungen (LxBxH) (m)           3,7x2,34x 1, 5

Gefechtsgewicht (kg)                     5800

Nutzlast (kg)                                   1000

Leistungsgewicht (kW/t)               19,5 (26,6 PS/t)

Bodenfreiheit (rn m)                      350

Bodendruck (N/cM2)                      5,4

Kletterfähigkeit (m)                       0,6

Steigfähigkeit %                             60

Grabenüberschreitfähigkeit (m)   1,5

Höchstgeschwindigkeit (km/h)     67

Fahrbereich Straße (km) ca.         400

Watfähigkeit (m) max.                    0,7



Triebwerk  in Einzelbaugruppen im Vorderteil des Fahrzeuges eingebaut

Motor  6 Zyl Reihe Viertakt Otto    Hotchkiss-Brandt Lago

Hubraum (ccm)                              4678

Leistung (kW)                                 ca. 113 (154 PS) bei 3500 1/min

Batterien                                         2 x 100 Ah

Generator                                       24 V Gleichstrom, 600 Watt

Bordnetz                                         24 Volt

Kupplungsart                                 Einscheiben Trockenkupplung

Schaltgetriebe                                synchronisiertes mechanisches Wechselgetriebe

Gänge (v/r)                                     4/1

Lenkung / Betriebsbremse           Cletrac-Ausgleichlenkgetriebe mit im Getriebe

                                                        eingebauten ölgekühlten Bremsbändern,

                                                        mechanisch über Lenkhebel betätigt

kleinster Wendekreis (m)              10,6

Betriebsbremse                             mechanisch über Lenkhebel

Feststellbremse                            Bremsband, auf Getriebe wirkend, mechanisch

                                                        über Fußpedal oder Handgriff betätigt

Laufwerk                                        drehstabgefedertes Stützrollenlaufwerk mit

                                                        Drehstab/Drehrohrsystem und

                                                        mechanisch/hydraulischen Stoßdämpfern

Gleiskette                                       Scharnierkette mit auswechselbaren Laufpolstern

Fahrgestell                                    selbsttragendes Panzergehäuse aus homogenem Walzstahl

Panzerung  Bug                             7 mm Panzerblech

Weiter_Bild
Zurück_Bild

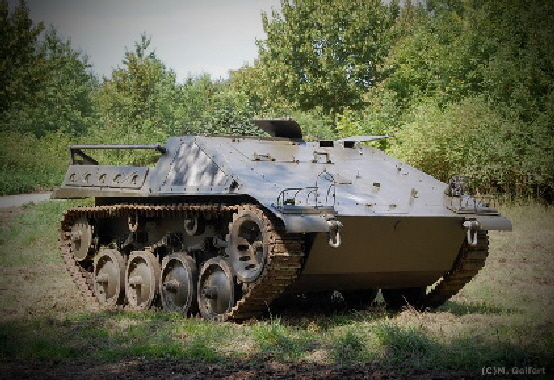

Nachschubpanzer Hotchkiss 42-1 “Cargo”
